cad轴测图的画法

以天河CAD为例，今天教大家如何绘制轴测图！

在工作中我们有时需要绘制CAD轴测图，本案例介绍在天河CAD中如何绘制轴测图。

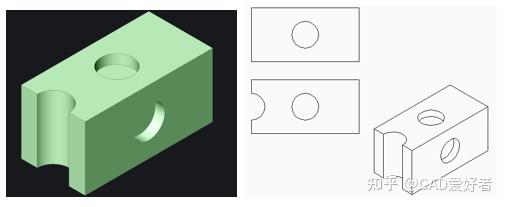

我们用两种方法，绘制以下零件：

轴测图

方法1：极坐标法

我们新建一个文件。先做准备工作。

状态栏中开启DYN，即动态输入。方便在绘图区直接输入数据。

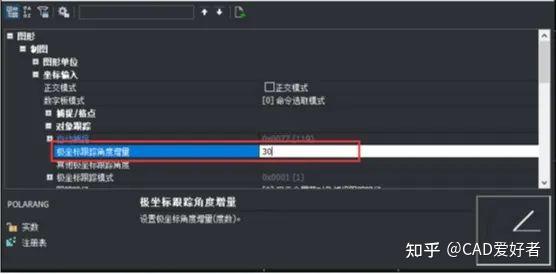

同时，在状态栏中确认已经开启“极坐标”，右键“设置”，“极坐标跟踪角度增量”设置为“30”,切换到其他格子。点窗口右上角“X”，关闭。

接下来我们开始绘制外轮廓：

键入L，空格，绘制直线。指定起点，拖动鼠标，在极轴捕捉到30度，出现蓝色线的情况下，输入400，切换角度，200，向下，200，左下，400，左上，200，向上，200。继续，利用极坐标跟踪，完成立方体轴测图的绘制。

极坐标法一般仅用于绘制直边，如果绘制圆形或弧，则需要用到我们介绍的第二种方法——等角捕捉。

方法2：等角捕捉

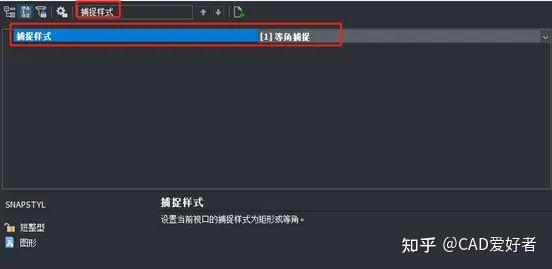

我们在命令行键入se，空格，输入“捕捉样式”，切换到按字母顺序排序。默认是0，矩形捕捉。我们切换到1，等角捕捉，关闭窗口。

捕捉样式

当然，我们也可以直接在命令行键入SNAPSTYL，空格，1，空格，进行设置。

设置完毕，我们发现光标已经变成了斜的样子：

光标多种状态

按F5，可以切换不同的等角平面，光标的样子也随着变化。

我们再次用直线命令，绘制一个长方体。键入L，拖动鼠标，我们发现鼠标很难定位。按F8，打开正交。这样就可以按轴测图的方位进行绘制了。绘制过程中，按F5，切换不同的等角平面，快速绘制出长方体的外轮廓。

接下来，我们用椭圆的命令绘制圆。

命令行键入EL，空格，I，等角圆，空格。

等角捕捉模式下椭圆选项

要求输入圆的中心点，我们按shift键，同时点击鼠标右键，选择“两点之间的中点”。接下来在上平面中选择两条平行线的中点确定圆心。半径输入50。

临时对象捕捉菜单

空格，重复执行上一次命令。同样的，I，空格，利用临时捕捉两点之间的中点确定圆心。我们看到光标的样子与平面形状不同，所以按F5切换，直到相同。输入半径50，空格。结束前视图孔的绘制。

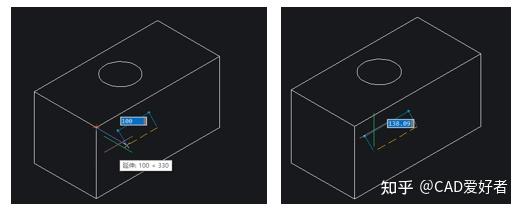

光标与平面形状不同 光标与平面形状相同

接下来我们用复制命令，复制圆形。

命令行键入CO，空格，选择俯视图的圆形，利用中点捕捉，拷贝到左侧上下两个边线上。补上两条直线。

TR，空格，空格，修剪掉不需要的直线或圆弧。

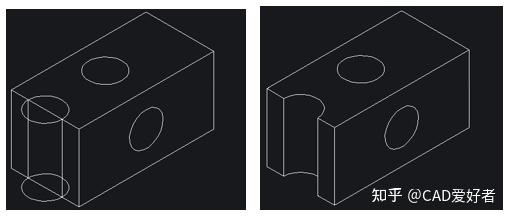

修剪前 修剪后

同样的，继续拷贝圆形。俯视图，向下30。前视图，向左上的方向30。按ESC结束复制。

TR，两次空格，选择多余的圆弧进行修剪。

修剪后这个轴测图就完成了。

最后，不要忘记恢复捕捉方式。

命令行键入SNAPSTYL，空格，0，空格。

至此。我们完成了简单的轴测图绘制。

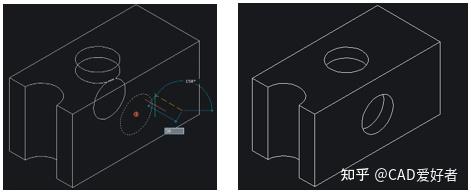

修剪前 修剪后

刚才我们留了个扣子，为什么说极坐标的方法不适合等角圆？我们已经将捕捉样式恢复为矩形捕捉。再次键入EL，空格，发现命令行的提示缺少了I的选项。现在你有了答案吧？

答案是：只有在等角捕捉样式下，才可以绘制等角圆。

矩形捕捉模式下椭圆选项

总结：

极坐标法适用于绘制直边。状态栏极坐标右键设置来设置增量角，一般为30。键入SNAPSTYL，空格，设置捕捉样式。默认0为矩形捕捉；1为等角捕捉。等角捕捉时按F5变换轴测方向。键入EL，空格，I，空格，绘制等角圆。按shift和鼠标右键，可进行临时对象捕捉。
